ABS樹脂是在聚苯乙烯樹脂改性的基礎上發(fā)展起來的三元共聚物。其中A代表丙烯睛、B代表丁二烯、S代表苯乙烯。ABS樹脂具有三種組份的綜合性能、A可以提高耐油性、耐化學腐蝕性，從而具有一定的表面硬度；B使ABS呈現(xiàn)橡膠態(tài)的韌性，提高了沖擊韌性；S使ABS塑料呈現(xiàn)出較好的流動性，使之具有熱塑性塑料成型加工的良好性能。

ABS塑料在我國主要用于制造儀器儀表、家用電器、電話機、電視機等的外殼及電鍍用的ABS塑料，使其賦予金屬光澤，用于代替金屬。注塑是ABS塑料的主要成型方式，它的成型主要取決于六大條件。

ABS 塑料的干燥

    ABS 塑料的吸濕性和對水分的敏感性較大, 在加工前進行充分的干燥和預熱, 不單能消除水汽造成的制件表面煙花狀泡帶、銀絲, 而且還有助于塑料的塑化, 減少制件表面色斑和云紋。ABS 原料要控制水分在013 %以下。

注塑前的干燥條件是: 干冬季節(jié)在75～80 ℃以下, 干燥2～3h , 夏季雨水天在80～90 ℃下, 干燥4～8h , 如制件要達到特別優(yōu)良的光澤或制件本身復雜, 干燥時間更長, 達8～16h。因微量水汽的存在導致制件表面霧斑是往往被忽略的一個問題。

注射溫度

ABS 塑料的溫度與熔融粘度的關系有別于其他無定型塑料。在熔化過程溫度升高時, 其熔融實際上降低很小, 但一旦達到塑化溫度(適宜加工的溫度范圍, 如220～250 ℃) , 如果繼續(xù)盲目升溫, 必將導致耐熱性不太高的ABS 的熱降解反而使熔融粘度增大, 注塑更困難, 制件的機械性能也下降了。所以,ABS 的注射溫度雖然比聚苯乙烯等塑料的更要高, 但不能像后者那樣有較寬松的升溫范圍。

溫度變化越大, 將會帶來熔接縫、光澤不佳、飛邊、粘模、變色等缺陷。

注射壓力

ABS 熔融件的粘度比聚苯乙烯或改性聚苯乙烯高, 所以在注射時采用較高的注射壓力。當然并非所有ABS 制件都要施用高壓, 對小型、構造簡單、厚度大的制件可以用較低的注射壓力。注制過程中, 澆口封閉瞬間型腔內的壓力大小往往決定了制件的表面質量及銀絲狀缺陷的程度。壓力過小, 塑料收縮大, 與型腔表面脫離接觸的機會大, 制件表面霧化。壓力過大,塑料與型腔表面摩擦作用強烈, 容易造成粘模。

注射速度

ABS 料采用中等注射速度效果較好。當注射速度過快時, 塑料易燒焦或分解析出氣化物, 從而在制件上出現(xiàn)熔接縫、光澤差及澆口附近塑料發(fā)紅等缺陷。但在生產薄壁及復雜制件時, 還是要保證有足夠高的注射速度, 否則難以充滿。

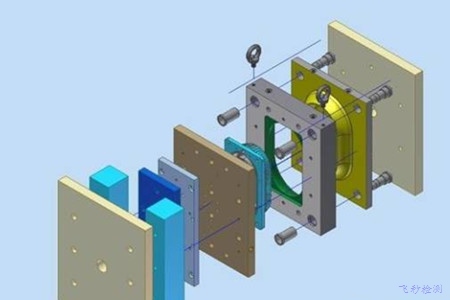

模具溫度

ABS 的成型溫度相對較高, 模具溫度也相對較高。一般調節(jié)模溫為75～85℃, 當生產具有較大投影面積制件時, 定模溫度要求70～80 ℃, 動模溫度要求50～60 ℃。在注射較大的、構形復雜的、薄壁的制件時, 應考慮專門對模具加熱。為了縮短生產周期,維持模具溫度的相對穩(wěn)定, 在制件取出后, 可采用冷水浴、熱水浴或其他機械定型法來補償原來在型腔內冷固定型的時間。

料量控制

 一般注塑機注ABS 塑料時, 其每次注射量僅達標準注射量的75%。為了提高制件質量及尺寸穩(wěn)定, 表面光澤，色調的均勻，要求注射量為標定注射量的50%。

杭州柘大飛秒檢測技術有限公司-您身邊的研發(fā)及配方檢測服務專家

咨詢熱線：0571-87679316
